NullMODEM-Kabel für Macintosh Computer HPC-407
Das HPC-407 ist ein serielles Verbindungskabel für den Anschluss an Macintosh-Computer. Für den Datenaustausch ist die Software PocketMac auf dem Macintosh erforderlich.

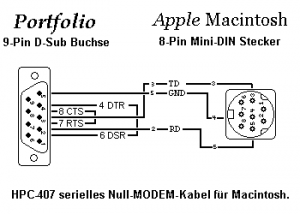

Die Pinbelegung ist wie folgt:
| Portfolio | Signal | Mac |
|---|---|---|
| 1 | – | - |
| 2 | Rx | 5 |
| 3 | Tx | 3 |
| 4 | – | - |
| 5 | GND | 4 |
| 6 | – | - |
| 7 | – | - |
| 8 | – | - |
| 9 | – | - |
Auf der Portfolioseite sind DTR mit DSR (Pins 4 & 6), und CTS mit RTS (Pins 7 & 8) verbunden.
