Null-MODEM Kabel für Desktop-PC HPC-409
Das HPC-409 ist ein serielles Verbindungskabel (Null-MODEM) für den seriellen Anschluss des Portfolio an einen Desktop-PC mit einem 25-Pol D-SUB Stecker.

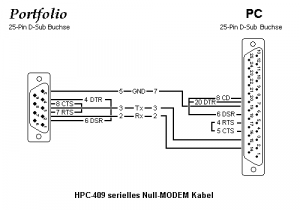

Die Pinbelegung ist wie folgt:
| Portfolio | Signal | PC |
|---|---|---|
| 1 | – | - |
| 2 | Rx | 2 |
| 3 | Tx | 3 |
| 4 | – | - |
| 5 | GND | 7 |
| 6 | – | - |
| 7 | – | - |
| 8 | – | - |
| 9 | – | - |
Auf der Portfolioseite sind DTR mit DSR (Pins 4 & 6), und CTS mit RTS (Pins 7 & 8) verbunden, auf der PC-Seite RTS mit CTS (Pins 4 & 5), und DSR mit DTR und CD (Pins 6, 8 und 20).
